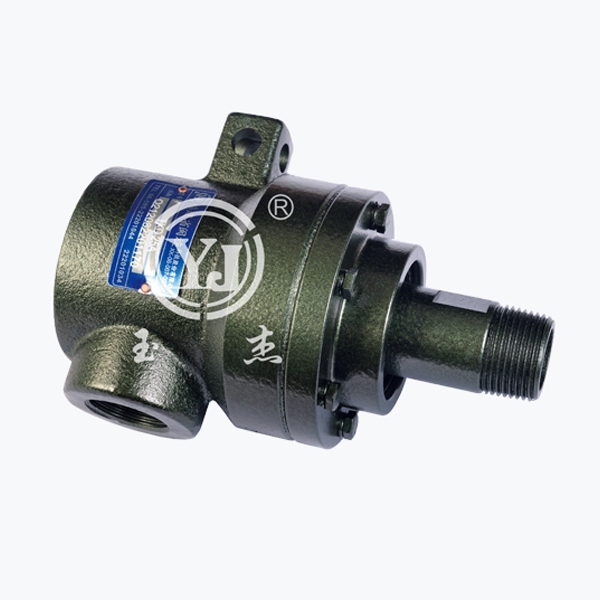

TX型 单通路

型号:TXD、TXDF
外管:螺纹或法兰
特征:球面密封设计; 管球经过特殊处理; 双无油轴承支撑; 支撑间距最大化; 可更换性密封端盖。

技术参数:
适用介质 蒸汽
最高温度 220℃
最高压力 1.8MPa
最高转速 200RPM

产品咨询 返回列表

销售服务热线:

0595-8686 1188

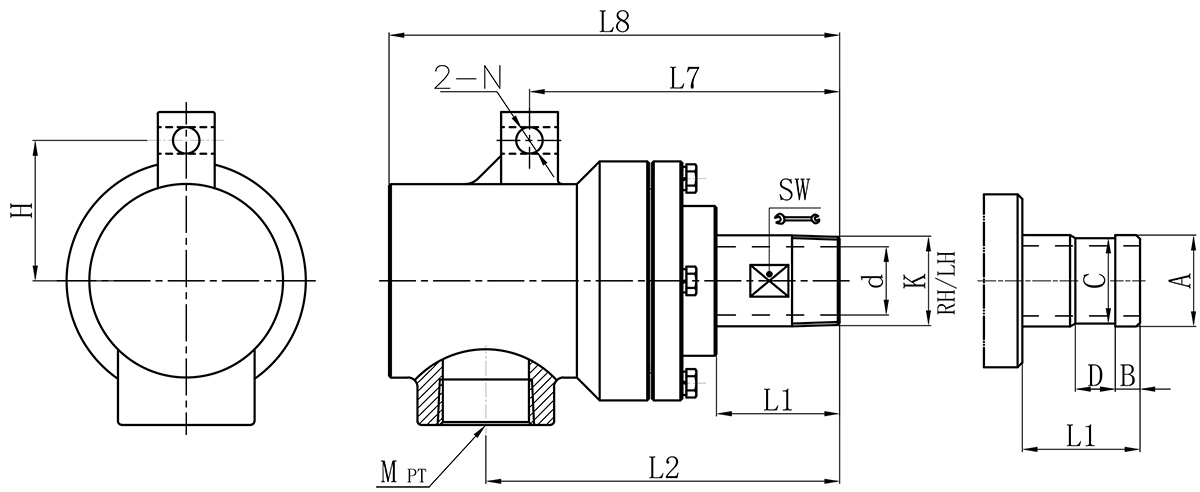

Model K M d L1 L2 L7 N H SW 法兰式外管尺寸对照表
A B C D
20A 3/4" 3/4" Rc3/4" 18 46 141 125 10 56 24 / / / /
法兰连接 Rc3/4" 18 46 141 125 10 56 / 26 11 24 16
25A 1" 1" Rc1" 23.5 52 146 131 12 60 32 / / / /
法兰连接 Rc1" 23.5 52 146 131 12 60 / 34 12 32 18
32A 1-1/4" 1-1/4" Rc1-1/4" 30 55 161 140 14 68 39 / / / /
法兰连接 Rc1-1/4" 30 55 161 140 14 68 / 40 13 38 20
40A 1-1/2" 1-1/2" Rc1-1/2" 36 65 186 163 14 74 45 / / / /
法兰连接 Rc1-1/2" 36 65 186 163 14 74 / 47.8 13 45 20
50A 2" 2" Rc2" 45 71 212 170 14 97 58 / / / /
法兰连接 Rc2" 45 71 212 170 14 97 / 60 16 57 24
65A 2-1/2" 2-1/2"以上可来电索取图或依要求设计制作。
如属规格品外,本公司可配合要求制作。
规格尺寸如有修改,恕不另行通知。
