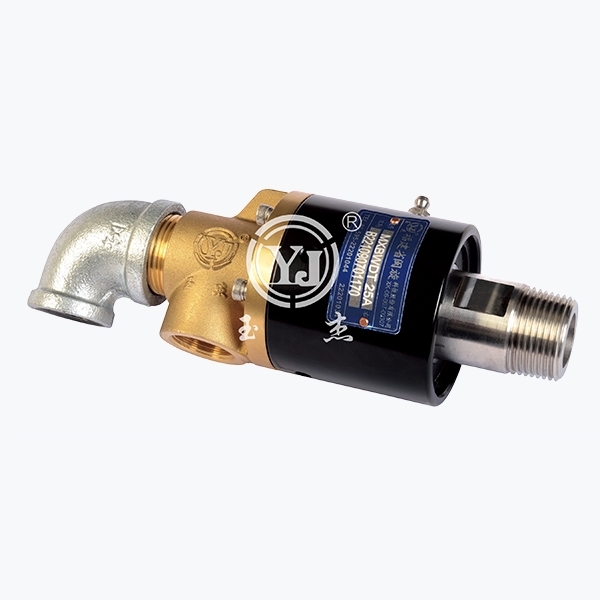

MXB型 单通路

型号：MXBWMT、MXBWMQ
外管：螺纹或法兰
特征：多弹簧平面密封技术； 流通面积大，压力损失小； 分体式结构设计，可在线更换密封件； 多种密封组合使用不同工况； 外部加载弹簧，密封负载均匀； 设置轴承隔离系统，增强轴承保护。

技术参数：
适用介质 水、油
最高温度 ≤300℃（油）、≤120℃（水）
最高压力 ≤1.0MPa
最高转速

15A-80A ≤3000rpm


产品咨询 返回列表

销售服务热线：

0595-8686 1188

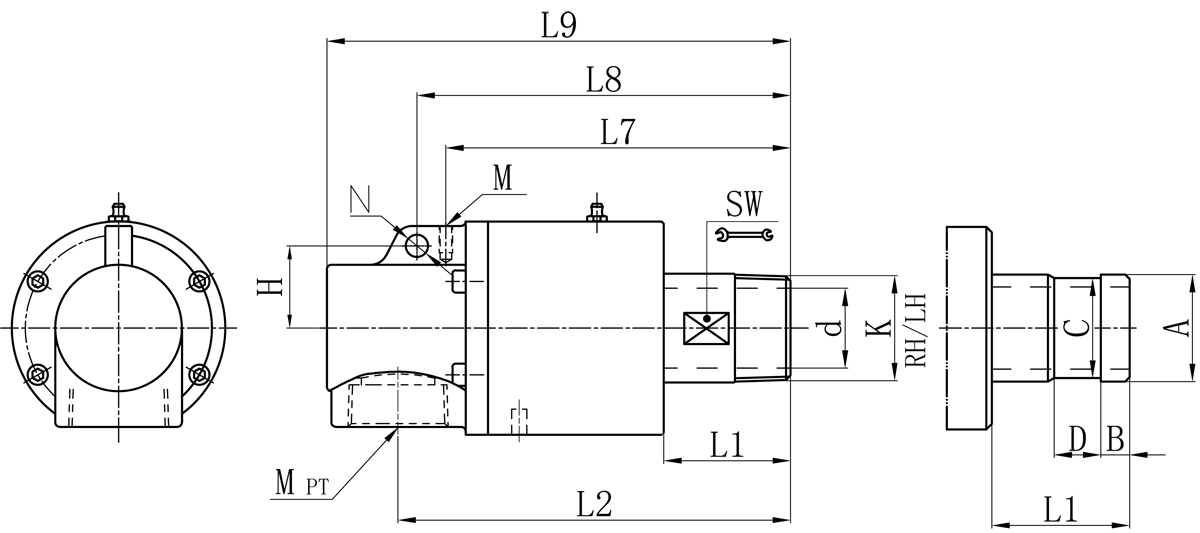

Model K M d L1 L2 L7 L8 L9 M N H SW 法兰式外管尺寸对照表
A B C D
15A R1/2” Rc1/2” 13 35 113 104 / 128 M6 / / 22 / / / /
20A R3/4” Rc3/4” 17 42 132 121 / 150 M6 / / 26 26 11 24 16
25A R1” Rc1” 21 42 138 124 / 159 M6 / / 32 34 12 32 18
32A R1-1/4” Rc1-1/4” 30 50 160 141 / 188 M8 / / 41 40 13 38 20
40A R1-1/2” Rc1-1/2” 36 57 176 155 168 206 M6 10 37 46 47.8 13 45 20
50A R2” Rc2” 46 70 202 175 189 240 M8 10 44 57 60 16 57 24

如属规格品外，本公司可配合要求制作。
规格尺寸如有修改，恕不另行通知。
