旋转接头

首页 - 产品展示

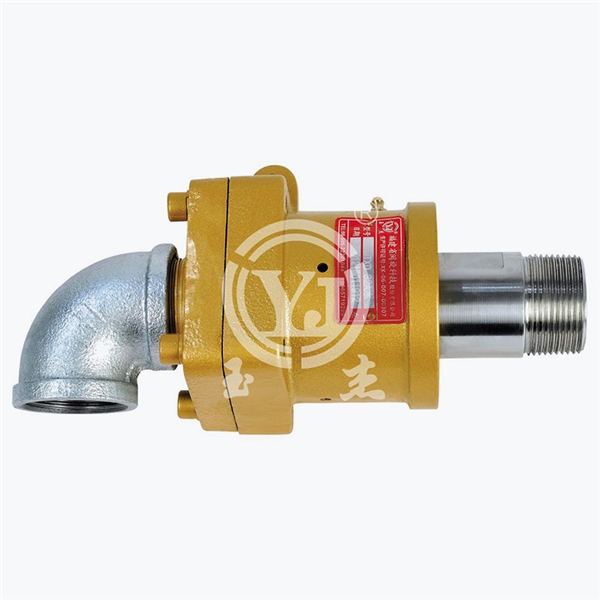

YJTX型 单通路

型号：YJTXD、YJTXDF
外管：螺纹或法兰
特征：平衡式机械密封设计； 自支撑式设计； 标准碳石墨密封设计； 双轴承间距支撑； 单通路和双通路设计； 完全流通设计。

技术参数：
适用介质 水
最高温度 ≤120℃
最高压力 ≤1.0MPa
最高转速

≤1500rpm


产品咨询 返回列表

销售服务热线：

0595-8686 1188


Model K O d L1 L6 L7 N H SW 法兰式外管尺寸对照表
A B C D
20A R3/4" Rc3/4" 18 48 175 107 8 37 26 26 11 24 16
25A R1" Rc1" 22 50 184 112 10 44 30 34 12 32 18
32A R1-1/4" Rc1-1/4" 30 60 212 129 12 55 41 40 13 38 20
40A R1-1/2" Rc1-1/2" 36 64 235 149 12 57 45 47.8 13 45 20
50A R2" Rc2" 46 77 290 178 12 72 58 60 16 57 24
65A R2-1/2” Rc2-1/2” 60 88 325 207 14 92 70 74 19 70 24

如属规格品外，本公司可配合要求制作。
规格尺寸如有修改，恕不另行通知。
