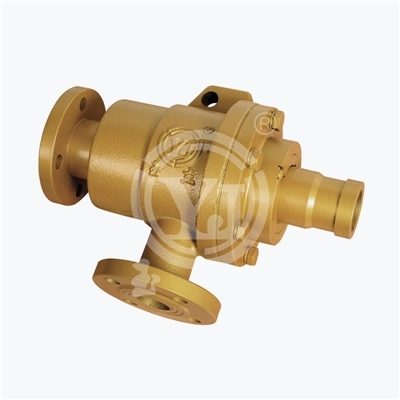

MXQ型 旋转接头 (全法兰)

型号：MXQ
外管：法兰
特征：适用于蒸汽、热油介质； 正球面或反球面密封； 标准碳石墨密封设计； 精密铸铁壳体； 可自动调心； 偏摆适应性强。

技术参数：
适用介质 蒸汽、热油
最高温度 ≤220℃（蒸汽）、≤350℃（热油）
最高压力 ≤1.8MPa
最高转速 25A、40A  ≤250rpm

产品咨询 返回列表

销售服务热线：

0595-8686 1188


Model I O S1 d L1 L2 L3 L4 L5 L6 L7 N M H1 H2 法兰式外管尺寸对照表
A B C D
25A DN15 DN15 15 23.5 53 112 30 197 213 110 / / M10 / 100 34 10 32 18
40A DN25 DN25 25 36 63 143 22 254 277 132 150 16 M10 71 122 49.8 13 45 20
如属规格品外，本公司可配合要求制作。
规格尺寸如有修改，恕不另行通知。
