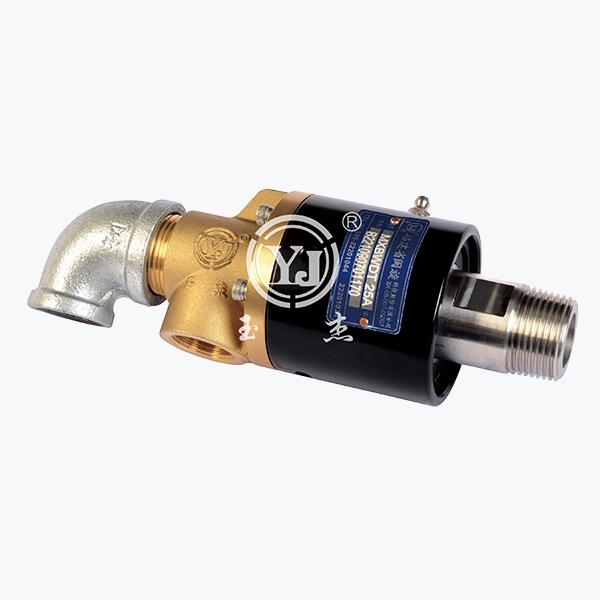

MXB型 双通路（内管固定式）

型号：MXB
外管：螺纹或法兰
特征：多弹簧平面密封技术； 流通面积大，压力损失小； 分体式结构设计，可在线更换密封件； 多种密封组合使用不同工况； 外部加载弹簧，密封负载均匀； 设置轴承隔离系统，增强轴承保护。

技术参数：
适用介质 水、油
最高温度 ≤300℃（油）、≤120℃（水）
最高压力 ≤1.0MPa
最高转速

15A-80A ≤ 3000rpm


产品咨询 返回列表

销售服务热线：

0595-8686 1188

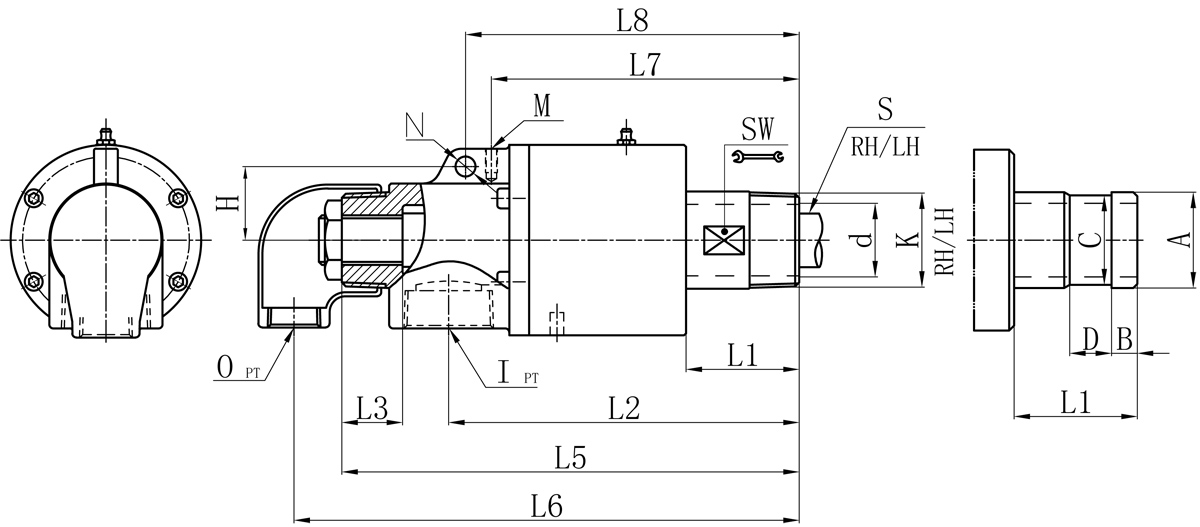

Model K I O S d L1 L2 L3 L5 L6 L7 L8 M N H SW 法兰式外管尺寸对照表
A B C D
20A R3/4" Rc3/4" Rc1/2" Rp1/4" 17 42 132 27 170 184 121 / M6 / / 26 26 11 24 16
25A R1" Rc3/4" Rc1/2" Rp3/8" 21 42 138 29 180 195 124 / M6 / / 32 34 12 32 18
32A R1-1/4" Rc1-1/4" Rc1/2" Rp1/2" 30 50 160 34 213 227 141 / M8 / / 41 40 13 38 20
40A R1-1/2" Rc1-1/2" Rc3/4" Rp3/4" 36 57 176 37 233 252 155 168 M6 10 37 46 47.8 13 45 20
50A R2" Rc1-1/2" Rc1" Rp1" 46 70 196 34 263 287 175 189 M8 10 44 57 60 16 57 24

如属规格品外，本公司可配合要求制作。
规格尺寸如有修改，恕不另行通知。
