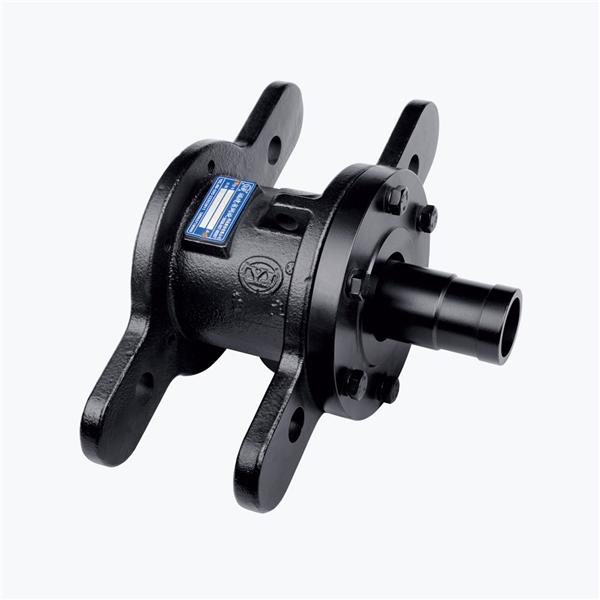

MXQ2型 双通路（内管旋转式）

型号：MXQ2
外管：螺纹或法兰
特征：适用于蒸汽介质； 球面密封设计； 可更新式密封盖； 新型旋转接头升级产品； 外部支撑杆。

技术参数：
适用介质 蒸汽
最高温度 ≤220℃
最高压力 ≤2.5MPa
最高转速 ≤300rpm

产品咨询 返回列表

销售服务热线：

0595-8686 1188

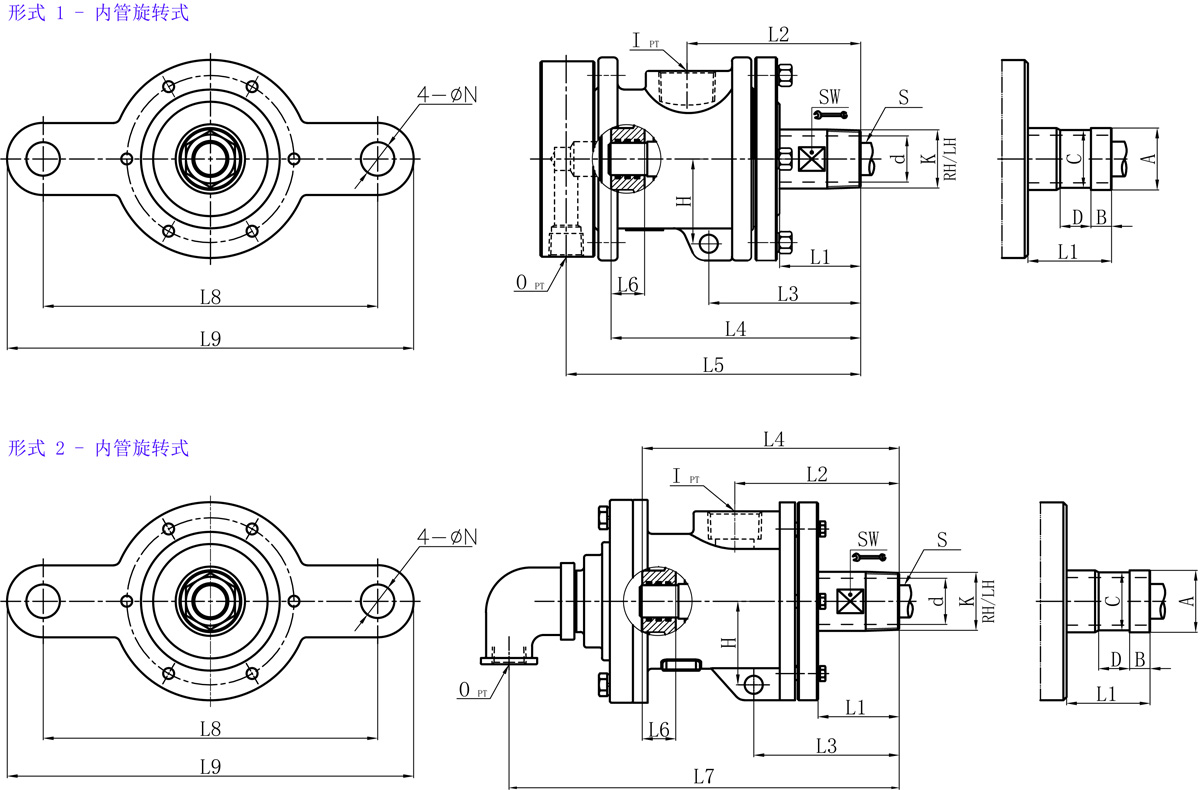

Model K I O S1 d L1 L2 L3 L4 L5 L6 L7 L8 L9 N SW H 法兰式外管尺寸对照表
A B C D
32A R1-1/4" Rc1" Rc1/2" 20 28 64 133 112 198 213 35 / 190 310 20 39 58 40 13 38 20
40A R1-1/2" Rc1-1/4" Rc3/4" 25 36 77 149 132 198 243 26 / 206 316 26 45 66 47.8 13 45 20
50A R2" Rc1-1/2" Rc1" 32 45 77 149 132 216 262 24 286 250 350 24 57 75 60 16 57 24

如属规格品外，本公司可配合要求制作。
规格尺寸如有修改，恕不另行通知。
