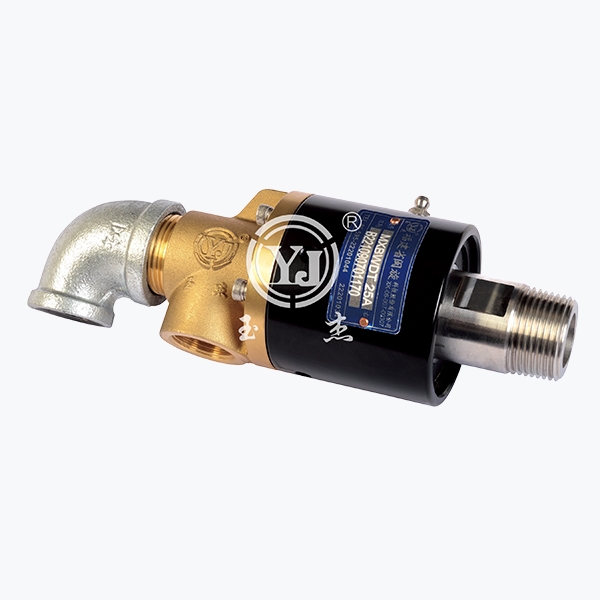

MXB型 双通路（内管固定式）

型号：MXB
外管：螺纹或法兰
特征：平面式密封设计； 多弹簧设计； 弹簧外置平衡设计； 自支撑式设计； 标准碳石墨密封设计； 平衡式非金属组合摩擦设计或平衡式非金属摩擦副设计； 高精度金属轴承支撑； 单通路或双通路设计； 同心度高； 低扭矩； 适用高转速； 分体式设计； 便于维护。

技术参数：
适用介质 水、油
最高温度 ≤120℃（水）、≤300℃（油）
最高压力 ≤1.0MPa
最高转速

15A-80A≤3000rpm


产品咨询 返回列表

销售服务热线：

0595-8686 1188


Model K I O S d L1 L2 L3 L5 L6 L7 L8 M N H SW 法兰式外管尺寸对照表
A B C D
20A R3/4" Rc3/4" Rc1/2" Rp1/4" 17 42 132 27 170 184 121 / M6 / / 26 26 11 24 16
25A R1" Rc3/4" Rc1/2" Rp3/8" 21 42 138 29 180 195 124 / M6 / / 32 34 12 32 18
32A R1-1/4" Rc1-1/4" Rc1/2" Rp1/2" 30 50 160 34 213 227 141 / M8 / / 41 40 13 38 20
40A R1-1/2" Rc1-1/2" Rc3/4" Rp3/4" 36 57 176 37 233 252 155 168 M6 10 37 46 47.8 13 45 20
50A R2" Rc1-1/2" Rc1" Rp1" 46 70 196 34 263 287 175 189 M8 10 44 57 60 16 57 24

如属规格品外，本公司可配合要求制作。
规格尺寸如有修改，恕不另行通知。
